Søknad og dokumentasjon av vann- og avløpsarbeid

6.1 Innhold i ferdigdokumentasjon

Ferdigdokumentasjonen på vann- og avløpsarbeid skal inneholde følgende:

1. Sosi-fil med innmålingsdata. Alternativt målsatt skisse over alle traseer og utstyr, med referanse til faste punkter som for eksempel kummer eller hushjørner.  Man kan ikke bruke trær, hagegjerder, terrasser eller lignende som faste punkter.
2. Bilder av:

• Alle påkoblingspunkter inn mot bolig
• Alle påkoblingspunkter mot kommunale ledninger
• Oversiktsbilde over grøft
• Sluker, kummer og stoppekran
• Andre viktige elementer i grøften

6.2 Utarbeidelse av ferdigdokumentasjon

6.2.1 Målsatt skisse opprettet i Entreprenørportalen

Kartverktøy i Entreprenørportalen benyttes for å lage skisser. Her er en beskrivelse på hvordan dette kan gjøres:

1.Velg «Tegn målriktig skisse».

2.Velg deretter «Utmål».

3.Du får deretter 4 ulike valg å registrere utmål på. De ulike metodene er:

1. Utmål fra kryssmåling. Hjelpevideo - kryssmåling
2. Utmål fra parallellmåling. Denne metoden skal ikke brukes.
3. Utmål fra avstandsmål. Kan brukes dersom punktet du skal finne er helt inne ved veggen. Dersom punktet du skal måle er et stykke fra veggen, må du benytte kryssmåling. Hjelpevideo - avstandsmåling
4. Importer fra KOF-fil. Hjelpevideo - importer fra KOF-fil

4.Slik gjøres det når du velger «utmål fra kryssmåling»:

• Start med å legge inn beskrivelse på hva utmålspunktet er. For eksempel stoppekran, bend/retningsendring på ledning og lignende.
• Kryssmålet består av to punkter. Tegn inn det første punktet (for eksempel et hushjørne) og velg «Start tegning av det første punkt i kartet».
• Pek i kartet og klikk for å plassere det første punktet for kryssmålet. Det første punktet blir da markert med Punkt 1 i skissen.
• Klikk deretter i kartet for å plassere det andre punktet for kryssmålet. Dette punktet vil bli markert med Punkt 2 i skissen.
• Når begge punkt er satt i kartet må avstanden til utmålspunktet fra punktene 1 og 2 fylles inn.
• Velg deretter «Beregn skjæringspunkt».
• Ett kryssmål vil alltid ha to skjæringspunkt, så sjekk at markøren kommer opp på riktig plass i skissen. Havner markøren på feil skjæringspunkt trykker man på «Bytt om skjæringspunkt».
• Hvis registreringen blir feil, kan man når som helst trykke på «Avbryt».
• Trykk «Godta» for å lagre.
• Kryssmålingen vil lagres som et punkt i kartet, og man kan nå flytte/tilknytte elementer hit.
• For å flytte/tilknytte element til det innmålte punktet, velger man «Endre» og velger deretter elementet (ledninger eller utsyr m.m.).
• Velg så det utmålte punktet man vil flytte/tilknytte elementet til.
• Velg deretter «Godta» for å godta endringen og lagre.

6.2.2 Målsatt skisse tegnet for hånd

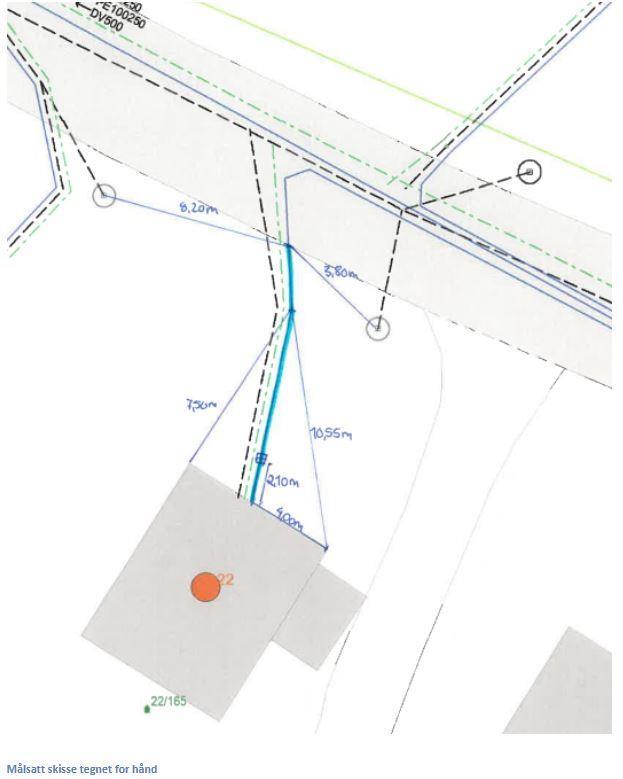

Du kan bruke en håndtegnet skisse som sluttdokumentasjon. Det er viktig at du får med alle elementer, traseer og mål. Når du målsetter skissen, må punktene måles inn fra to ulike kjente punkter. Se eksempel nedenfor. Du laster deretter opp i ferdigmeldingen i trinn 3 «Ferdigstilling» som vedlegg.

6.2.3 Bildedokumentasjon

Rana kommune krever at det leveres bildedokumentasjon ved ferdigmelding av vann- og avløpsarbeid. Av bildene skal det komme tydelig frem hva som er gjort. Du må legge ved følgende bilder ved ferdigmeldingen:

6.2.3.1 Påkoblingspunkter inn mot bolig

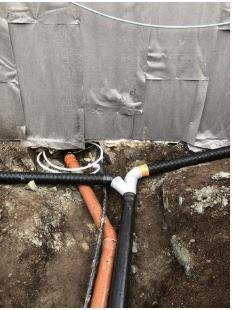

Et eller flere bilder som viser utførte tilkoblinger inne ved bolig. Eksempel:

6.2.3.2 Påkoblingspunkter mot kommunale ledninger

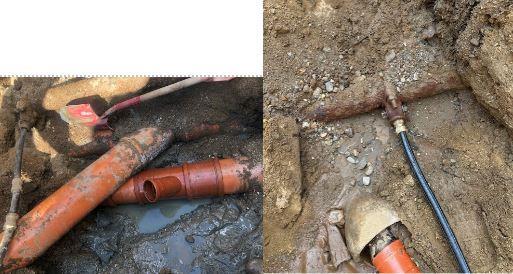

Bilde som viser påkoblingspunkt mot de kommunale ledningene. Det bør være et nærbilde som viser koblingene tydelig og et oversiktsbilde som viser koblingspunktet. Eksempler:

6.2.3.3 Oversiktsbilde grøft

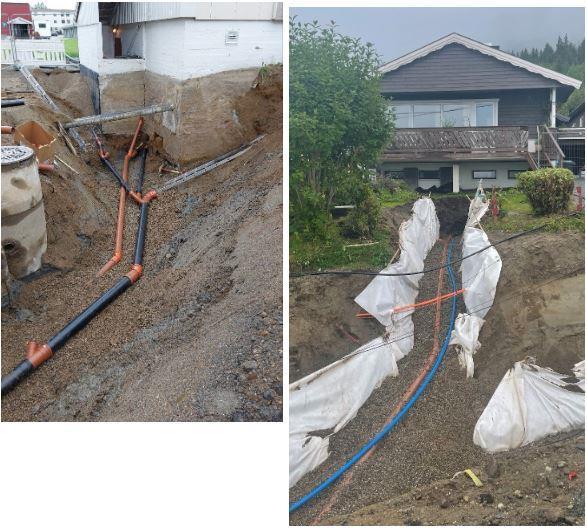

Et eller flere oversiktsbilder som tydelig viser alle rørtraseer og viktige elementer i hele grøfta. Eksempler:

6.2.3.4 Sluker, kummer og stoppekran

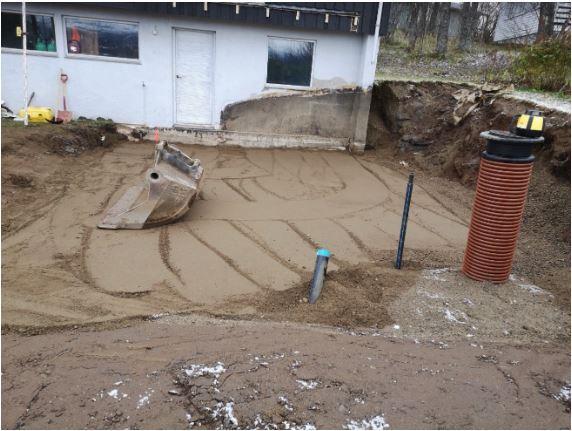

Bilder av sluker, kummer og stoppekraner må vise plassering og tilkobling. Eksempel:

6.2.3.5 Andre viktige elementer i grøften

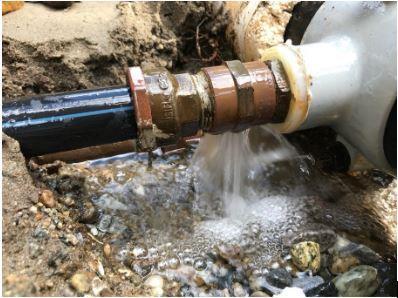

Bilder av andre viktige elementer i grøften. Dette er for eksempel knekkpunkt/bend, gren, koblinger og overganger. Ved vannlekkasje ønsker vi bilde av lekkasjen.  Eksempel:
